Motorstatorkjerne og elektriske motorlamineringer forklart

Motorstatorkjernen er den stasjonære magnetiske strukturen i hjertet av hver elektrisk motor - og dens laminerte konstruksjon er den viktigste enkeltfaktoren for å bestemme motoreffektivitet, varmegenerering og effekttetthet. Elektriske motorlaminasjoner er tynne plater av silisiumstål, typisk 0,2–0,65 mm tykke, stablet og bundet sammen for å danne statorkjernen . Denne laminerte strukturen eksisterer spesifikt for å undertrykke virvelstrømstap som ellers ville konvertert en betydelig brøkdel av motorens inngangseffekt til spillvarme. Å velge riktig lamineringsmateriale, tykkelse og stablemetode bestemmer direkte hvor en motor lander på effektivitetsspekteret - fra en grunnleggende industriell enhet til en høyytelses EV-drivmotor.

Hva er en motorstatorkjerne?

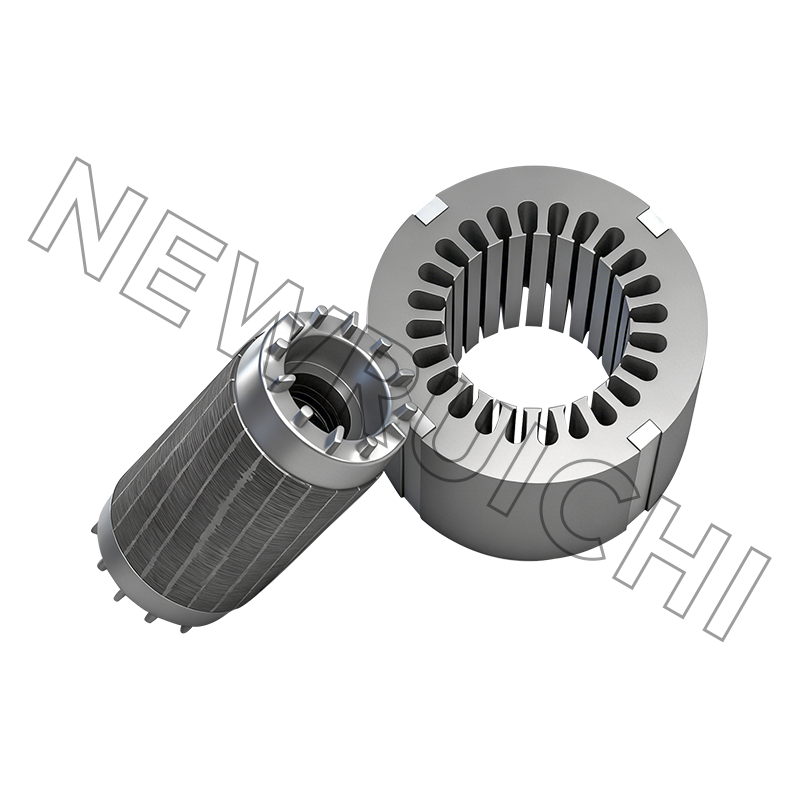

Statorkjernen er den faste ytre magnetiske kretsen til en elektrisk motor. Dens funksjon er å bære den vekslende magnetiske fluksen generert av statorviklingene, og gir en lav-reluktansbane som konsentrerer og leder magnetfeltet over luftgapet for å samhandle med rotoren. Denne magnetiske interaksjonen er det som produserer dreiemoment - den grunnleggende utgangen til enhver elektrisk motor.

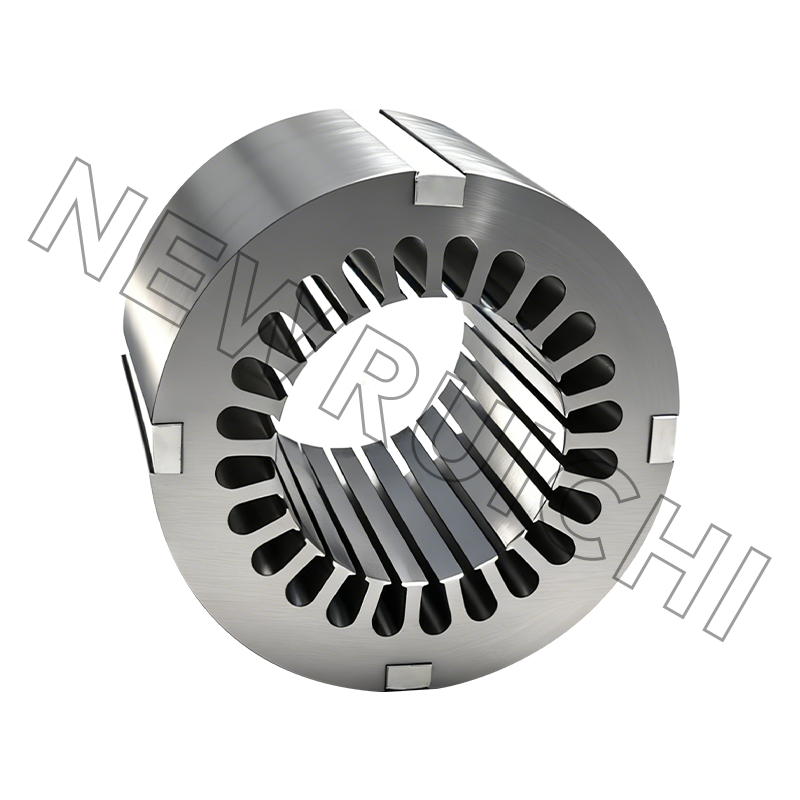

Strukturelt sett består en motorstatorkjerne av et sylindrisk åk (det bakre jernet som fullfører den magnetiske kretsen) og en serie tenner som rager innover mot rotoren, mellom hvilke kobberviklinger er plassert i sporene. Geometrien til disse tennene og sporene - deres antall, bredde, dybde og forholdet mellom dem - styrer motorens dreiemomentegenskaper, viklingsromfaktor og akustisk oppførsel. I en typisk 4-polet induksjonsmotor kan statoren ha 36 spor; en servomotor med høy poltelling kan ha 48 eller mer.

Kjernen må samtidig oppnå to konkurrerende mål: høy magnetisk permeabilitet (for å bære fluks med minimal motstand) og lavt kjernetap (for å minimere energi som spres som varme under hver magnetisk syklus). Den laminerte silisiumstålkonstruksjonen er den tekniske løsningen som optimerer begge innenfor praktiske produksjonsbegrensninger.

Hvorfor elektriske motorlamineringer eksisterer: Fysikken til kjernetap

Hvis en statorkjerne ble maskinert fra en enkelt solid stålblokk, ville den vært elektrisk ledende gjennom hele volumet. Det vekslende magnetfeltet som passerer gjennom kjernen vil indusere sirkulerende strømmer - virvelstrømmer - i bulkmaterialet, akkurat som en transformators varierende fluks induserer strøm i en sekundærvikling. Disse virvelstrømmene flyter i lukkede sløyfer vinkelrett på den magnetiske fluksretningen, og fordi stål har elektrisk motstand, sprer de energi som I²R-varme.

Kraften tapt til virvelstrømmer skalerer med kvadratet av både lamineringstykkelsen og driftsfrekvensen . Halvering av lamineringstykkelsen reduserer virvelstrømstap med omtrent 75 %. Dette forholdet gjør lamineringstykkelsen til en av de mest konsekvente designvariablene innen elektromotorteknikk - spesielt ettersom driftsfrekvensene øker i frekvensomformere med variabel hastighet og høyhastighetsapplikasjoner.

Totalt kjernetap i en statorlaminering har to komponenter:

• Virvelstrømstap: Proporsjonal med kvadratet av frekvens og kvadratet av flukstetthet. Styres primært av lamineringstykkelse og elektrisk resistivitet til stålet.
• Hysterese tap: Energi som forsvinner ved å reversere de magnetiske domenene i stålet med hver AC-syklus. Proporsjonal med frekvens og til flukstetthet hevet til omtrent 1,6–2,0 kraft (Steinmetz-eksponenten, materialavhengig). Kontrollert av stålkornorientering, silisiuminnhold og glødebehandling.

Ved å skjære opp kjernen i tynne lamineringer elektrisk isolert fra hverandre, er virvelstrømbanene begrenset til individuelle tynne ark. Tverrsnittsarealet som er tilgjengelig for virvelstrømsirkulasjon reduseres dramatisk, og tapene faller tilsvarende. En stabel med 0,35 mm lamineringer vil vise seg omtrent 25–30 ganger lavere virvelstrømstap enn en solid kjerne med samme dimensjoner som opererer med samme frekvens.

Statorlamineringsmaterialer: Silisiumstålkvaliteter og utvalg

Det dominerende materialet for statorlamineringer er elektrisk stål — en familie av jern-silisiumlegeringer formulert spesielt for magnetiske applikasjoner. Silisiuminnhold (typisk 1–4,5 vekt%) tjener to formål: det øker stålets elektriske resistivitet (reduserer virvelstrømstap) og reduserer magnetostriksjon (dimensjonsendringen stål gjennomgår under magnetisering, som er den primære kilden til motorbrumming og hørbar støy).

Ikke-orientert vs. kornorientert elektrisk stål

Elektrisk stål produseres i to brede kategorier. Ikke-orientert (NO) elektrisk stål har en tilfeldig kornstruktur, noe som gir den omtrent ensartede magnetiske egenskaper i alle retninger innenfor arkets plan. Denne isotropien er essensiell for roterende maskinstatorer, der den magnetiske fluksen roterer gjennom kjernen mens motoren fungerer - materialet må yte like bra uansett fluksretning. Praktisk talt alle motorstatorlamineringer bruker ikke-orienterte kvaliteter.

Kornorientert (GO) elektrisk stål , derimot, behandles for å justere korn langs én akse (rulleretningen), og oppnår svært lavt kjernetap i den retningen. Den brukes først og fremst i transformatorkjerner, hvor fluksretningen er fast, og er ikke egnet for roterende maskinstatorer.

Standard lamineringstykkelser og deres anvendelser

Valg av lamineringstykkelse er en balanse mellom kjernetapsytelse og produksjonskostnad. Tynnere lamineringer reduserer tap, men øker antallet ark som kreves, øker stemplings- og stablingskostnadene og krever strammere dimensjonstoleranser.

Avanserte materialer: Amorfe og nanokrystallinske kjerner

For applikasjoner som krever absolutt minimum kjernetap - spesielt høyfrekvente motorer over 1 kHz - amorfe metallegeringer (som Metglas 2605SA1) tilbyr kjernetap omtrent 70–80 % lavere enn de beste konvensjonelle silisiumstålkvalitetene. Amorfe metaller produseres ved rask størkning fra en smelte, noe som forhindrer krystallinsk korndannelse og gir en glassaktig atomstruktur med eksepsjonelt lavt hysteresetap. Avveiningen er at amorft bånd produseres i veldig tynne strimler (typisk 0,025 mm), er sprøtt og er betydelig dyrere og vanskeligere å stemple enn konvensjonelt elektrisk stål. Nanokrystallinske legeringer tilbyr en mellomting - lavere kjernetap enn silisiumstål, mer bearbeidbare enn helt amorfe materialer.

Produksjon av statorlamineringer: stempling, skjæring og stabling

Produksjonen av statorlamineringer involverer flere tett kontrollerte produksjonstrinn, som hver påvirker både dimensjonsnøyaktigheten og den magnetiske ytelsen til den ferdige kjernen.

Progressiv stansing

Progressiv stansing er den dominerende produksjonsmetoden for høyvolums statorlamineringer. En spole av elektrisk stålstrimmel mates gjennom et flertrinns presseverktøy som progressivt stanser sporåpningene, ytre profil, kilespor og andre funksjoner i sekvensielle stasjoner før den ferdige lamineringen blankes ut på sluttstasjonen. Stemplingshastigheter på 200–600 slag per minutt er vanlige for lamineringer opp til 200 mm diameter; større lamineringer krever langsommere hastigheter for å opprettholde dimensjonsnøyaktighet.

Dyseklaring - gapet mellom stempel og dyse - er avgjørende for lamineringskvaliteten. For stor klaring forårsaker graving på skjærekanten, noe som øker inter-laminær kontakt og skaper kortslutningsbaner for virvelstrømmer mellom tilstøtende lamineringer, noe som direkte forringer ytelsen til kjernetap. Bransjestandard krever borehøyder under 0,05 mm for de fleste motorlamineringsapplikasjoner; strammere grenser gjelder for tynne høyfrekvente lamineringer.

Laser- og tråd-EDM-skjæring for prototyper

For prototype og små batch laminering produksjon, laserskjæring og wire electrical discharge machining (EDM) er de primære alternativene til stempling. Laserskjæring gir rask behandlingstid og ingen verktøykostnader, men den varmepåvirkede sonen langs kuttekanter modifiserer det elektriske stålets mikrostruktur – øker det lokale kjernetap med 15–30 % ved kuttekantene. Denne effekten er proporsjonalt mer signifikant i smale tenner, hvor den varmepåvirkede sonen representerer en større brøkdel av det totale tverrsnittet. Post-cut gløding ved 750–850 °C i en kontrollert atmosfære kan gjenopprette mye av den tapte ytelsen.

Forrigling, liming og sveising av stabelen

Individuelle lamineringer må konsolideres til en stiv kjernestabel. De viktigste metodene er:

• Forrigling (klinker): Små tapper dannet under stempling, med tilsvarende utsparinger i tilstøtende lamineringer, som holder stabelen sammen mekanisk. Rask og rimelig, men låsene skaper lokaliserte spenningskonsentrasjoner som kan øke kjernetapet med 3–8 % sammenlignet med ubundne stabler.
• Lasersveising: Sømsveisinger langs ytre diameter eller bakre åk-område smelter sammen stabelen. Sveisevarme skaper en magnetisk degradert sone langs sveiselinjen, og øker typisk det totale kjernetapet med 5–15 %. Brukes der mekanisk styrke er prioritert.
• Liming (limte lamineringsstabler): Hver laminering er belagt med et tynt lag termoherdende lim før stabling; sammenstillingen herdes under trykk. Bonded stabler har den beste kjernetapsytelsen enn noen konsolideringsmetode (ingen mekanisk belastning, ingen termisk skade) og brukes i økende grad i høyeffektive EV-motorer. Tykkelsen av limbelegget – typisk 2–5 µm – fungerer også som den inter-laminære isolasjonen.
• Bolting / gjennomgående bolter: Bolter passerer gjennom justerte hull i stabelen. Enkel og robust for store industrimotorer, men introduserer trykkspenning og potensielle magnetiske kortslutninger på boltplasseringer.

Statorlamineringsdesign: sporgeometri og dens effekt på motorytelse

Spor- og tanngeometrien til en statorlaminering er en av de mest konsekvente designbeslutningene innen motorteknikk. Det påvirker samtidig kobberfyllingsfaktor, magnetisk flukstetthetsfordeling, lekkasjeinduktans, fortannningsmoment og hørbar støy – noe som gjør spordesign til et optimaliseringsproblem som balanserer flere konkurrerende krav.

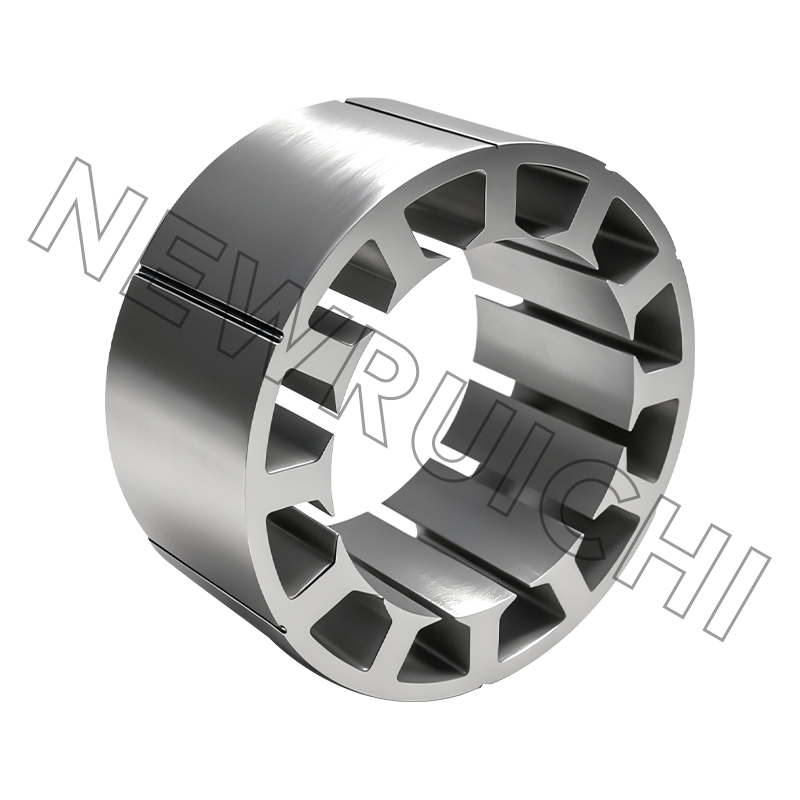

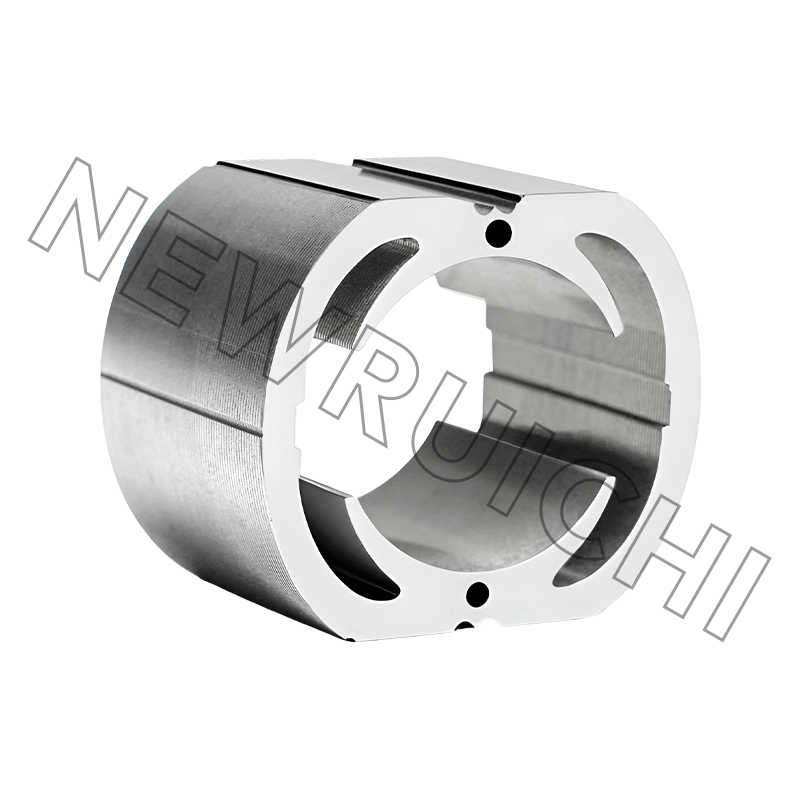

Åpne vs. semi-lukkede vs. lukkede spilleautomater

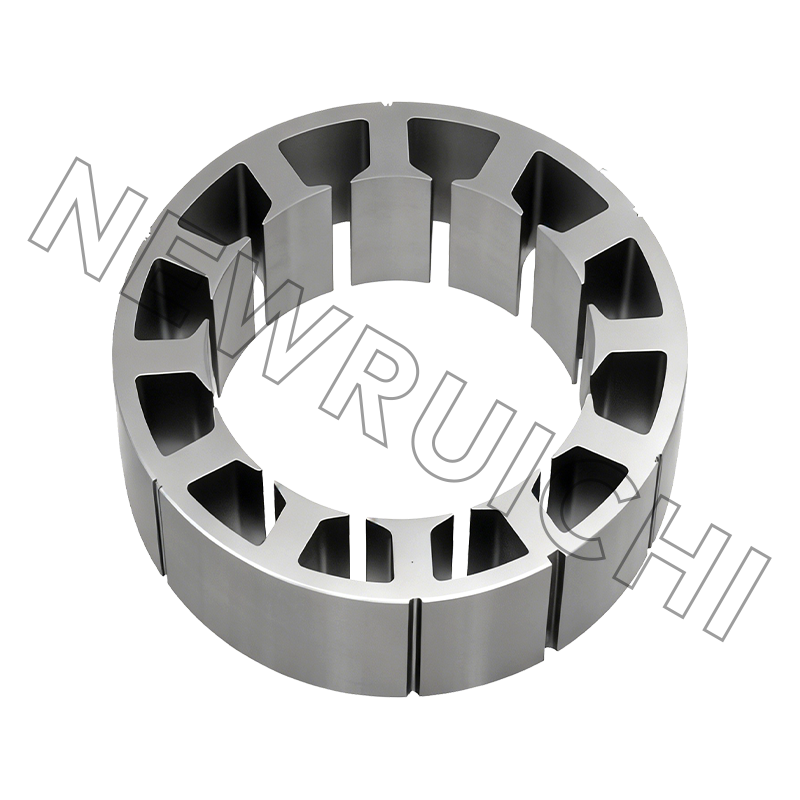

Spalteåpningen - gapet mellom tilstøtende tannspisser ved luftspalteoverflaten - er en nøkkelvariabel. Åpne spor tillate at forhåndsformede spoler enkelt settes inn, men skaper store flukstetthetsvariasjoner ved luftgapet (spalteharmoniske), øker dreiemomentrippel og hørbar støy. Halvlukkede spor (delvis brokoblede tannspisser) reduserer sporingseffekter på bekostning av litt vanskeligere viklingsinnsetting. Lukkede spor minimere slisseharmoniske helt, men krever at viklingstråden tres gjennom små åpninger, noe som begrenser lederstørrelsen og reduserer oppnåelig fyllfaktor.

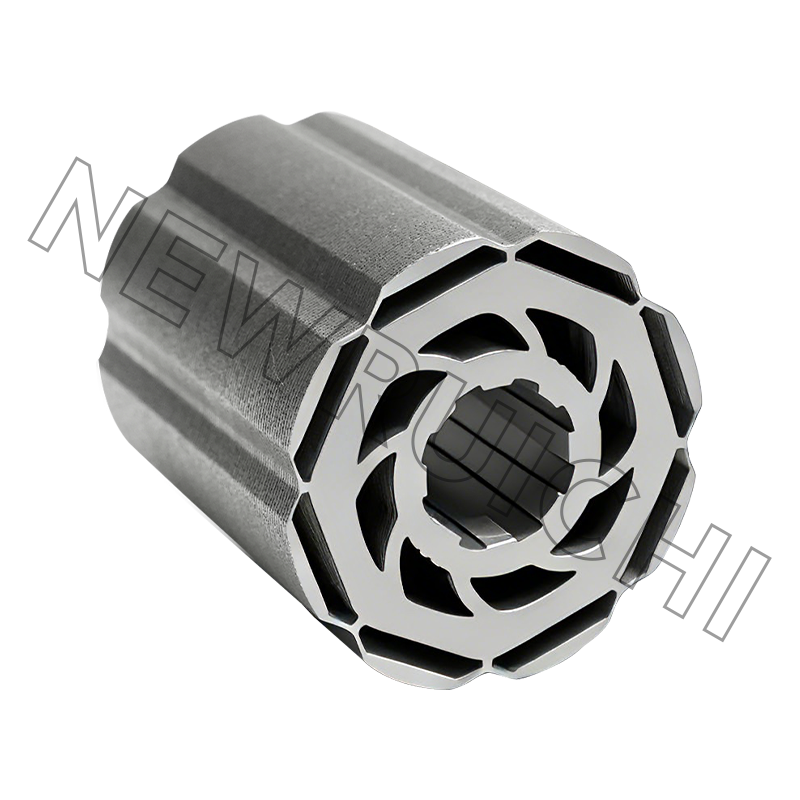

For synkronmotorer med permanent magnet (PMSM) som brukes i EV-applikasjoner, er halvlukkede spor med en tannspissbredde valgt for å minimere koblingsmomentinteraksjon med rotormagnetene standard praksis. Sporåpningen er vanligvis satt til 1–2 ganger magnetpolstigningen delt på spornummeret , et forhold avledet fra harmonisk analyse av luftgapets flukstetthet.

Stablingsfaktor og dens innvirkning

Stablingsfaktoren (også kalt lamineringsfyllfaktoren) er forholdet mellom det faktiske magnetiske stålvolum og det totale geometriske volumet til kjernen, som står for det isolerende belegget mellom lamineringer. En typisk stablingsfaktor for velproduserte motorlamineringer er 0,95–0,98 — noe som betyr at 95–98 % av kjernetverrsnittet er aktivt magnetisk materiale.

En lavere enn forventet stablingsfaktor - forårsaket av for store grader, tykke isolasjonsbelegg eller dårlig stablingspraksis - reduserer det effektive fluksbærende tverrsnittet av kjernen, og tvinger jernet til å operere med høyere flukstettheter enn beregnet. Dette driver kjernen videre oppover B-H-kurven mot metning, og øker både kjernetap og magnetiseringsstrøm og reduserer effektfaktor og effektivitet.

Statorlamineringer i elbiler og høyeffektive motorer: nåværende trender

Den raske veksten av elektriske kjøretøy og oppstrammingen av globale motoreffektivitetsstandarder (IEC 60034-30-1, som definerer IE3 og IE4 effektivitetsklasser) har drevet betydelig fremgang innen statorlamineringsteknologi det siste tiåret.

• Tynnere lamineringer for høyhastighetsdrift: EV-trekkmotorer opererer i økende grad ved basishastigheter på 6 000–12 000 RPM med feltsvekking opp til 18 000–20 000 RPM, og produserer grunnleggende elektriske frekvenser på 400–1 000 Hz. Ved disse frekvensene produserer 0,35 mm lamineringer - tilstrekkelig for 50/60 Hz industrimotorer - uakseptable kjernetap. De ledende elbilprodusentene, inkludert Tesla, BYD og BMW, har migrert til 0,25–0,27 mm lamineringer for primære trekkmotorer, med noen neste generasjons design som bruker 0,20 mm.
• Høy silisium og ikke-orienterte karakterer: Karakterer som M250-35A og M270-35A (europeisk betegnelse) eller 35H270 (JIS) med kjernetap på 2,5–3,5 W/kg ved 1,5T, 50 Hz blir erstattet i premiumapplikasjoner med ultralavtapsgrader som oppnår under 1,5 W/kg. JFE Steel, Nippon Steel og Voestalpine har kommersialiserte kvaliteter med silisiuminnhold som nærmer seg 4,5 % - nær den praktiske grensen som stålet blir for sprøtt til å stemple pålitelig.

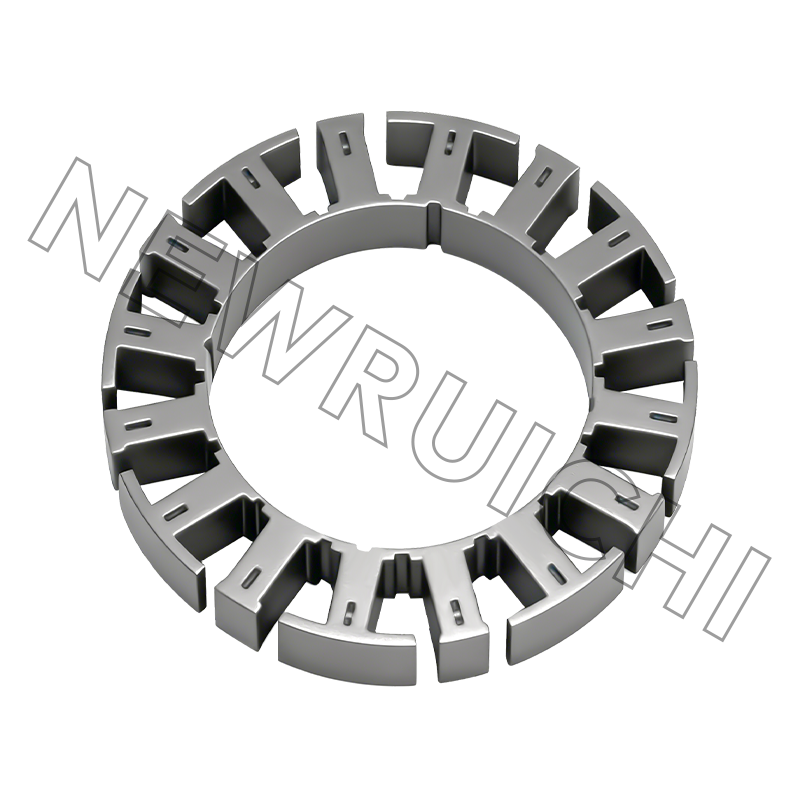

• Segmenterte og modulære statordesign: For å forbedre viklingsfyllingsfaktoren og muliggjøre automatisert vikling av konsentrerte spoler, bruker noen motordesign segmenterte statorkjerner – individuelle tann-og-spor-segmenter som vikles separat og deretter settes sammen til den komplette statorringen. Segmentering muliggjør kobberfyllingsfaktorer på 70–75 %, sammenlignet med 40–55 % for distribuerte viklinger i kontinuerlige kjerner.
• Aksial fluksmotorarkitekturer: Aksialfluksmotorer (pannekake) bruker skiveformede statorlamineringsstabler i stedet for sylindriske kjerner. Deres kortere magnetiske fluksbane og høyere dreiemomenttetthet per volumenhet gjør dem attraktive for applikasjoner med direktedrift og motorer på hjul, og lamineringsgeometrien deres - spiralviklede eller segmenterte skivestabler - krever andre stemplings- og formingsmetoder enn konvensjonelle design med radial fluks.

Kvalitetskontroll og testing av motorstatorlamineringer

Den magnetiske ytelsen til en ferdig statorkjerne kan avvike betydelig fra egenskapene til den rå elektriske stålplaten på grunn av produksjonsskader - stemplingsspenninger, grader, sveisevarme og håndtering. Streng kvalitetskontroll på hvert trinn er avgjørende for å sikre at kjernen leverer sin utformede effektivitet.

• Epstein rammetesting: Standard laboratoriemetode (IEC 60404-2) for måling av kjernetap i elektriske stålbånd. Prøver kuttet fra produksjonsspolen testes før stempling for å bekrefte at det innkommende materialet oppfyller spesifikasjonene.
• Enkeltark tester (SST): Måler tap av kjerne på individuelle ark eller stemplede lamineringer, og muliggjør etterstempling. Nyttig for å oppdage ekstra tap som introduseres av selve stemplingsprosessen.
• Grad høydemåling: Automatiserte synssystemer eller kontaktprofilometre måler gradhøyde på stemplede lamineringer. Gradhøyder over 0,05 mm utløse avvisning eller omarbeiding, ettersom for store grader kompromitterer inter-laminær isolasjon og stablingsfaktor.
• Stablefaktormåling: Den sammensatte kjernestabelen veies og sammenlignes med den teoretiske vekten beregnet fra lamineringsareal, antall og ståltetthet. Betydelig avvik indikerer unormal grading, variasjon i beleggtykkelse eller skadede lamineringer.
• Inter-laminær motstandstesting (Franklin-test): En standardisert test (IEC 60404-11) som måler den elektriske motstanden mellom tilstøtende lamineringer ved å presse en probearray mot kjerneoverflaten under kontrollert kraft. Lave motstandsverdier indikerer skadet eller utilstrekkelig isolasjonsbelegg og forutsier økte virvelstrømtap under bruk.
