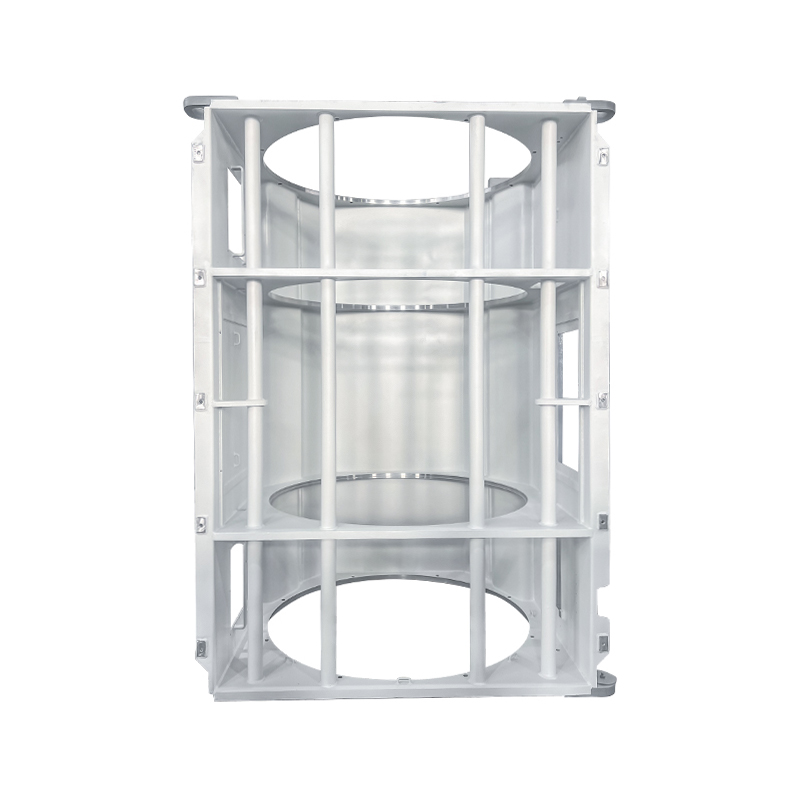

Square-Base sylindrisk motorramme

Square-Base sylindrisk motorramme er en hybrid støttestruktur som kombinerer en firkantet nedre base med en sylindrisk øvre eller midtre del. Den integrerer stabiliteten til en boks-type base med de romlige og funksjonelle fordelene til en sylinder, og er mye brukt i den elektriske motorindustrien. Dens kjennetegn er den "stabile firkantede bunnen, sylindrisk øvre seksjon": den nedre delen gir stiv støtte via en firkantet eller rektangulær base, mens den øvre eller midtre sylindriske seksjonen oppfyller spesielle funksjonskrav.

Kjerne strukturelle funksjoner
1. Sammensatt strukturell design
Firkantet base:
Konstruert ved å sveise stålplater til en robust ramme, med fire-hjørnestøtter som gir utmerket anti-tilt-evne.

Justerbare nivelleringsføtter i bunnen tillater tilpasning til ujevne gulv og sikrer nøyaktig horisontal justering.

Sylindrisk seksjon:
Den midtre eller øvre delen bruker en sylindrisk struktur, vanligvis fremstilt ved å rulle og sveise stålplater.

Sylinderen og den firkantede basen er koblet sammen gjennom en "rund-til-kvadrat-overgang"-struktur, noe som muliggjør jevn geometrisk konvertering.

Innvendige stivere, ventilasjonskanaler eller posisjoneringsenheter kan innlemmes for å forbedre funksjonaliteten.

2. Key Connection Technology
Integrert sveising: Kontinuerlige sveisesømmer forbinder den firkantede basen og den sylindriske seksjonen for å sikre total stivhet.

Forsterkningsplater ved kritiske skjøter forbedrer vridningsmotstanden.

3. Motorstøttesystem
Den sylindriske seksjonen rommer statorkjernen, med aksiale stivere som gir ekstra støtte.

Den firkantede basen rommer lagersøylene og kjølesystemet, noe som letter vedlikehold og montering.
