Industriell sveiset boks-type motorbase

I. Grunnleggende konsept og posisjonering

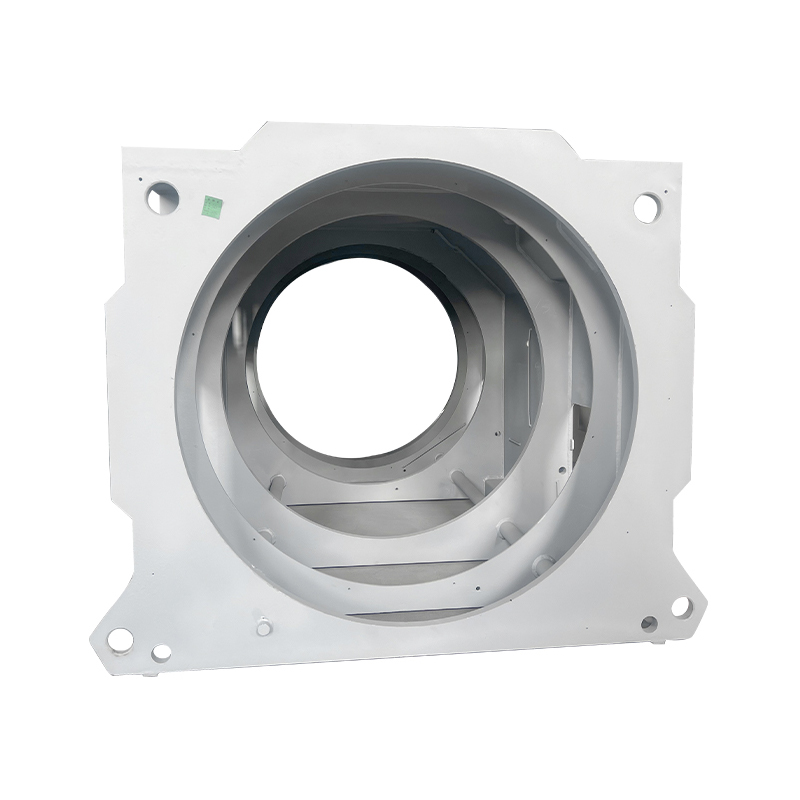

Maskinbasen av industrielle bokser er en motorstøttekonstruksjon produsert ved hjelp av sveiseprosesser for stålplater. Med en firkantet/rektangulær boks som hoveddel, er det en grunnleggende komponent som gir stabil støtte og allsidig beskyttelse for motoren. Den omslutter interne motorkomponenter (stator, rotor, lagre, etc.) i boksen samtidig som den gir støtte, varmeavledning og beskyttende funksjoner. Det er den foretrukne rammetypen for store industrimotorer og motorer som brukes under spesielle driftsforhold.

II. Viktige strukturelle funksjoner

1. Hovedrammedesign
Firkantet/rektangulært tverrsnitt: En heksaedrisk ramme sveiset av stålplater eller konstruksjonsstål, og danner en stabil bærende struktur med sterk anti-vippeevne.

Modulær design: Vedtar ofte en avtakbar struktur for å lette transport og installasjon; under vedlikehold kan deler demonteres lokalt.

Avstivningsarrangement: Tverrgående, langsgående eller diagonale avstivninger er installert inne i rammen for å forbedre den generelle stivheten og motstanden mot deformasjon betydelig.

2. Kritiske komponenter
Base: Bærer motorens fulle vekt og driftsbelastning; typisk sveiset av tykke stålplater (8–20 mm), med justerbare nivelleringsføtter i bunnen.

Kapsling: Sideplater av bokstype som beskytter innvendige komponenter, med reserverte kjølepassasjer og inspeksjons-/vedlikeholdsdører.

Endeplater: Plassert i begge ender av rammen; forsynt med lagerhull og kabelgjennomføringshull, og sveiset/festet til kapslingen.

3. Funksjonelle høydepunkter

Kjølesystem: Skapet er designet med ventilasjonsåpninger, kjøleribber eller kjølerørledninger for å løse varmespredningsproblemer som er iboende til lukkede strukturer.

Tetningsdesign: Tetninger/pakninger påføres ved skjøter for å sikre nødvendig beskyttelsesgrad (IP54/IP55) for støv- og vanntett ytelse.

Løftebestemmelser: Løfteringer eller løfteører er installert på toppen for enklere montering og håndtering.

Koblingsboks: Uavhengig sveiset til siden av kabinettet, gir et elektrisk tilkoblingsgrensesnitt for enklere vedlikehold.
